脉冲式布袋除尘器
利用滤袋捕集工业粉尘,通过脉冲喷吹将积尘抖落至灰斗,配有清灰控制和卸灰结构。

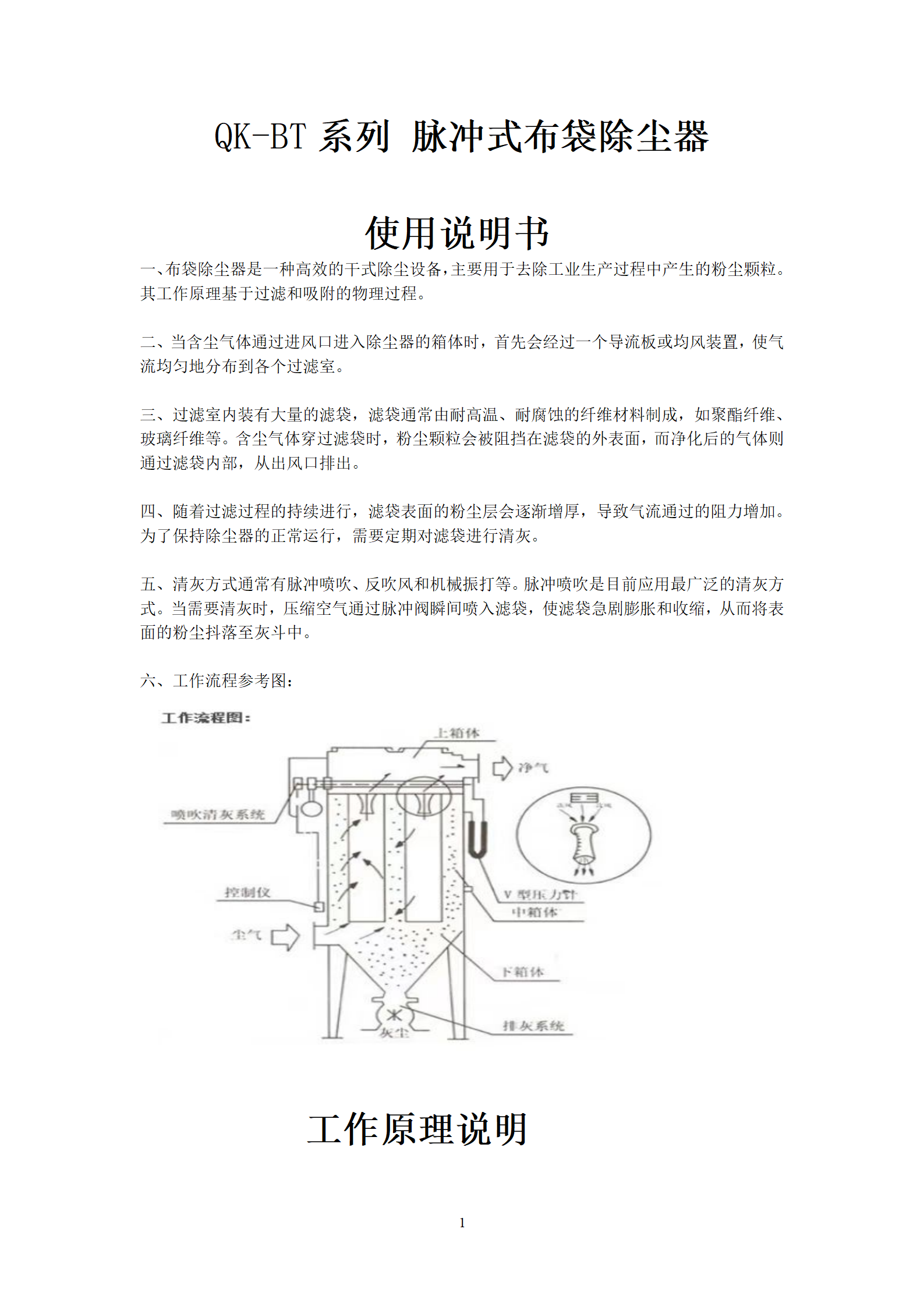

布袋除尘器说明书及操作规范
设备结构与工作原理
一、布袋除尘器是一种高效的干式除尘设备,主要用于去除工业生产过程中产生的粉尘颗粒。其工作原理基于过滤和吸附的物理过程。
二、当含尘气体通过进风口进入除尘器的箱体时,首先会经过一个导流板或均风装置,使气流均匀地分布到各个过滤室。
三、过滤室内装有大量的滤袋,滤袋通常由耐高温、耐腐蚀的纤维材料制成,如聚酯纤维、玻璃纤维等。含尘气体穿过滤袋时,粉尘颗粒会被阻挡在滤袋的外表面,而净化后的气体则通过滤袋内部,从出风口排出。
四、随着过滤过程的持续进行,滤袋表面的粉尘层会逐渐增厚,导致气流通过的阻力增加。为了保持除尘器的正常运行,需要定期对滤袋进行清灰。
五、清灰方式通常有脉冲喷吹、反吹风和机械振打等。脉冲喷吹是目前应用最广泛的清灰方式。当需要清灰时,压缩空气通过脉冲阀瞬间喷入滤袋,使滤袋急剧膨胀和收缩,从而将表面的粉尘抖落至灰斗中。
六、工作流程参考图:
工作原理说明

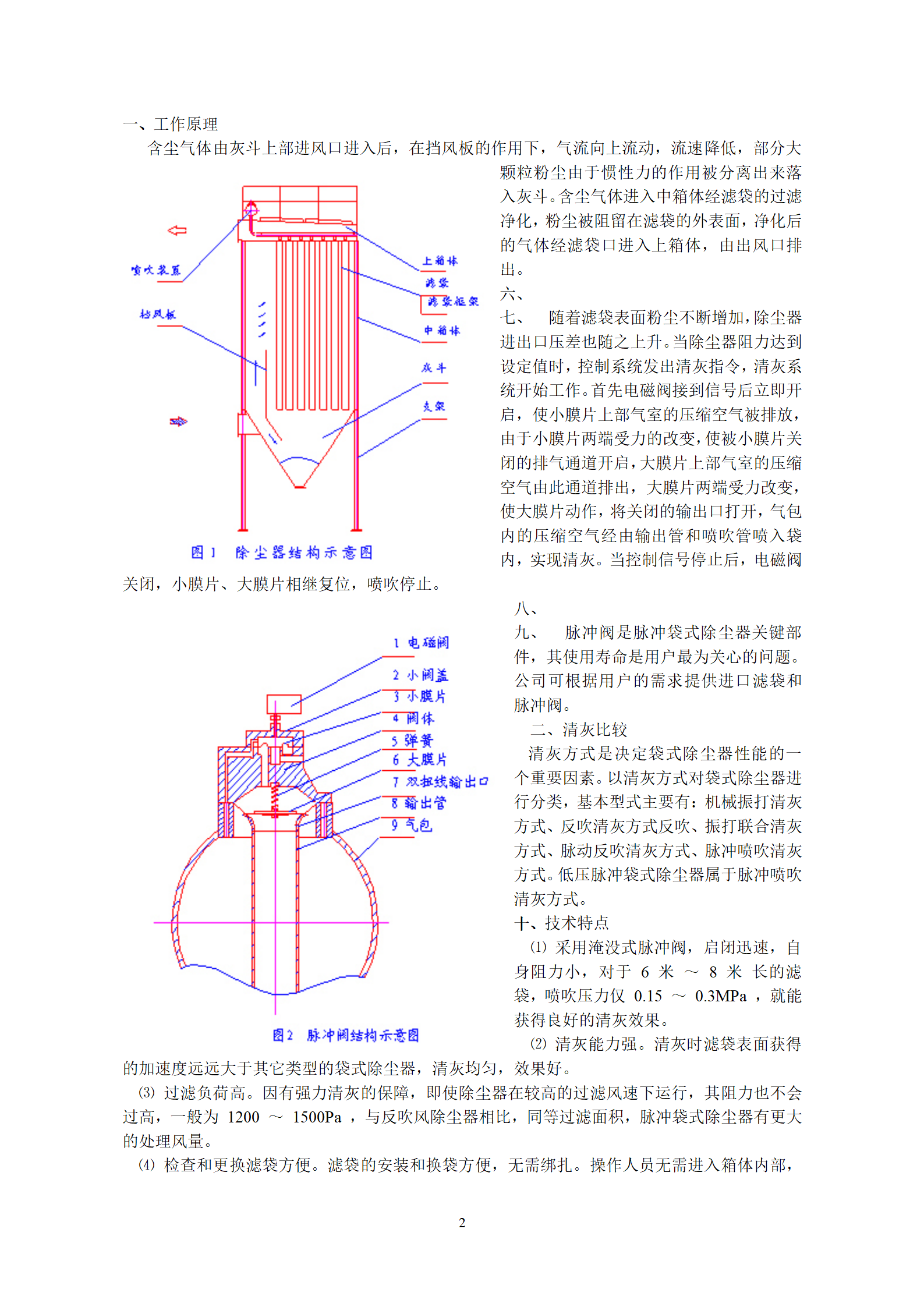

一、工作原理
含尘气体由灰斗上部进风口进入后,在挡风板的作用下,气流向上流动,流速降低,部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。含尘气体进入中箱体经滤袋的过滤净化,粉尘被阻留在滤袋的外表面,净化后的气体经滤袋口进入上箱体,由出风口排出。
七、随着滤袋表面粉尘不断增加,除尘器进出口压差也随之上升。当除尘器阻力达到设定值时,控制系统发出清灰指令,清灰系统开始工作。首先电磁阀接到信号后立即开启,使小膜片上部气室的压缩空气被排放,由于小膜片两端受力的改变,使被小膜片关闭的排气通道开启,大膜片上部气室的压缩空气由此通道排出,大膜片两端受力改变,使大膜片动作,将关闭的输出口打开,气包内的压缩空气经由输出管和喷吹管喷入袋内,实现清灰。当控制信号停止后,电磁阀关闭,小膜片、大膜片相继复位,喷吹停止。
九、脉冲阀是脉冲袋式除尘器关键部件,其使用寿命是用户最为关心的问题。公司可根据用户的需求提供进口滤袋和脉冲阀。
二、清灰比较
清灰方式是决定袋式除尘器性能的一个重要因素。以清灰方式对袋式除尘器进行分类,基本型式主要有:机械振打清灰方式、反吹清灰方式反吹、振打联合清灰方式、脉动反吹清灰方式、脉冲喷吹清灰方式。低压脉冲袋式除尘器属于脉冲喷吹清灰方式。
十、技术特点
⑴ 采用淹没式脉冲阀,启闭迅速,自身阻力小,对于6米 ~8米 长的滤袋,喷吹压力仅0.15~0.3MPa,就能获得良好的清灰效果。
⑵ 清灰能力强。清灰时滤袋表面获得的加速度远远大于其它类型的袋式除尘器,清灰均匀,效果好。
⑶ 过滤负荷高。因有强力清灰的保障,即使除尘器在较高的过滤风速下运行,其阻力也不会过高,一般为1200~1500Pa,与反吹风除尘器相比,同等过滤面积,脉冲袋式除尘器有更大的处理风量。
⑷ 检查和更换滤袋方便。滤袋的安装和换袋方便,无需绑扎。操作人员无需进入箱体内部,操作环境好。
⑸ 设备造价低。由于过滤负荷高,处理相同烟气量所需过滤面积小于反吹风袋式除尘器,因而设备紧凑,占地面积小。
⑹ 先进的控制技术。以PLC可编程控制器为主机的控制系统对除尘器清灰、进口烟气温度、清灰压力等运行参数进行实时控制,功能齐全,稳定可靠。

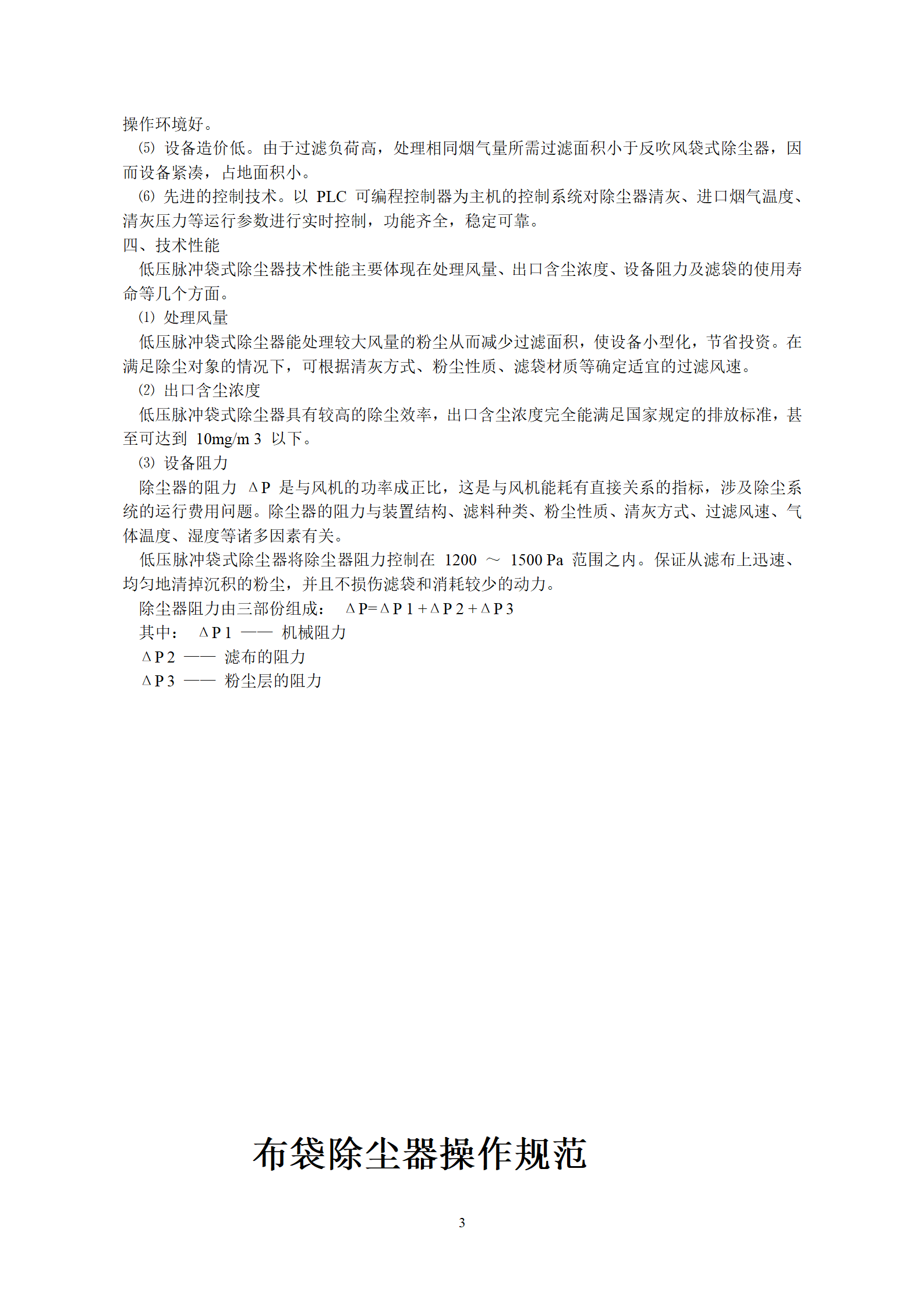

四、技术性能
低压脉冲袋式除尘器技术性能主要体现在处理风量、出口含尘浓度、设备阻力及滤袋的使用寿命等几个方面。
⑴ 处理风量
低压脉冲袋式除尘器能处理较大风量的粉尘从而减少过滤面积,使设备小型化,节省投资。在满足除尘对象的情况下,可根据清灰方式、粉尘性质、滤袋材质等确定适宜的过滤风速。
⑵ 出口含尘浓度
低压脉冲袋式除尘器具有较高的除尘效率,出口含尘浓度完全能满足国家规定的排放标准,甚至可达到10mg/m 3以下。
⑶ 设备阻力
除尘器的阻力 ΔP是与风机的功率成正比,这是与风机能耗有直接关系的指标,涉及除尘系统的运行费用问题。除尘器的阻力与装置结构、滤料种类、粉尘性质、清灰方式、过滤风速、气体温度、湿度等诸多因素有关。
低压脉冲袋式除尘器将除尘器阻力控制在1200~1500 Pa范围之内。保证从滤布上迅速、均匀地清掉沉积的粉尘,并且不损伤滤袋和消耗较少的动力。
除尘器阻力由三部份组成:
ΔP=ΔP 1 +ΔP 2 +ΔP 3
其中: ΔP 1—— 机械阻力
ΔP 2—— 滤布的阻力
ΔP 3—— 粉尘层的阻力

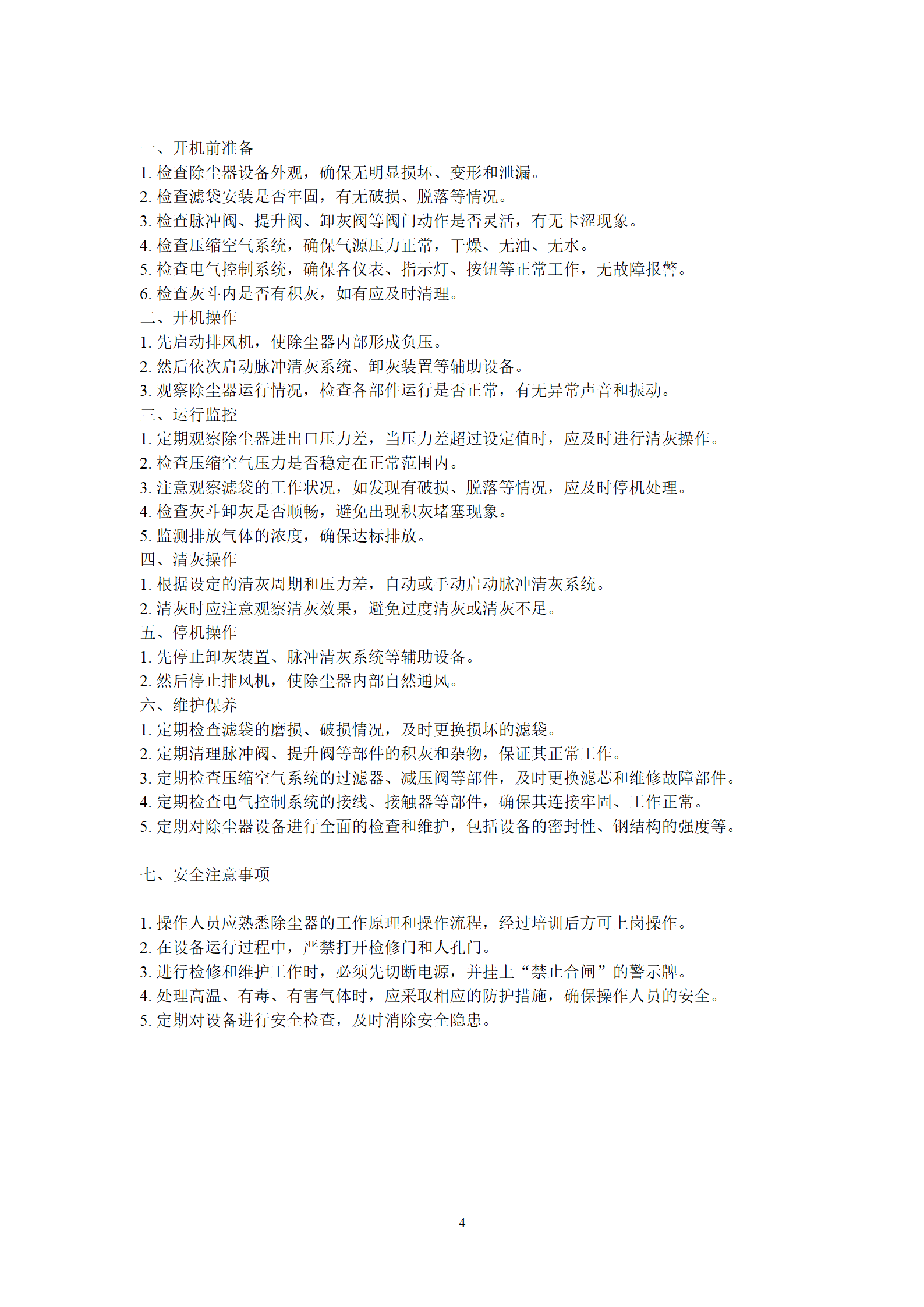

布袋除尘器操作规范
一、开机前准备
1.检查除尘器设备外观,确保无明显损坏、变形和泄漏。
2.检查滤袋安装是否牢固,有无破损、脱落等情况。
3.检查脉冲阀、提升阀、卸灰阀等阀门动作是否灵活,有无卡涩现象。
4.检查压缩空气系统,确保气源压力正常,干燥、无油、无水。
5.检查电气控制系统,确保各仪表、指示灯、按钮等正常工作,无故障报警。
6.检查灰斗内是否有积灰,如有应及时清理。
二、开机操作
1.先启动排风机,使除尘器内部形成负压。
2.然后依次启动脉冲清灰系统、卸灰装置等辅助设备。
3.观察除尘器运行情况,检查各部件运行是否正常,有无异常声音和振动。
三、运行监控
1.定期观察除尘器进出口压力差,当压力差超过设定值时,应及时进行清灰操作。
2.检查压缩空气压力是否稳定在正常范围内。
3.注意观察滤袋的工作状况,如发现有破损、脱落等情况,应及时停机处理。
4.检查灰斗卸灰是否顺畅,避免出现积灰堵塞现象。
5.监测排放气体的浓度,确保达标排放。
四、清灰操作
1.根据设定的清灰周期和压力差,自动或手动启动脉冲清灰系统。
2.清灰时应注意观察清灰效果,避免过度清灰或清灰不足。
五、停机操作
1.先停止卸灰装置、脉冲清灰系统等辅助设备。
2.然后停止排风机,使除尘器内部自然通风。
六、维护保养
1.定期检查滤袋的磨损、破损情况,及时更换损坏的滤袋。
2.定期清理脉冲阀、提升阀等部件的积灰和杂物,保证其正常工作。
3.定期检查压缩空气系统的过滤器、减压阀等部件,及时更换滤芯和维修故障部件。
4.定期检查电气控制系统的接线、接触器等部件,确保其连接牢固、工作正常。
5.定期对除尘器设备进行全面的检查和维护,包括设备的密封性、钢结构的强度等。
七、安全注意事项
1.操作人员应熟悉除尘器的工作原理和操作流程,经过培训后方可上岗操作。
2.在设备运行过程中,严禁打开检修门和人孔门。
3.进行检修和维护工作时,必须先切断电源,并挂上“禁止合闸”的警示牌。
4.处理高温、有毒、有害气体时,应采取相应的防护措施,确保操作人员的安全。
5.定期对设备进行安全检查,及时消除安全隐患。
